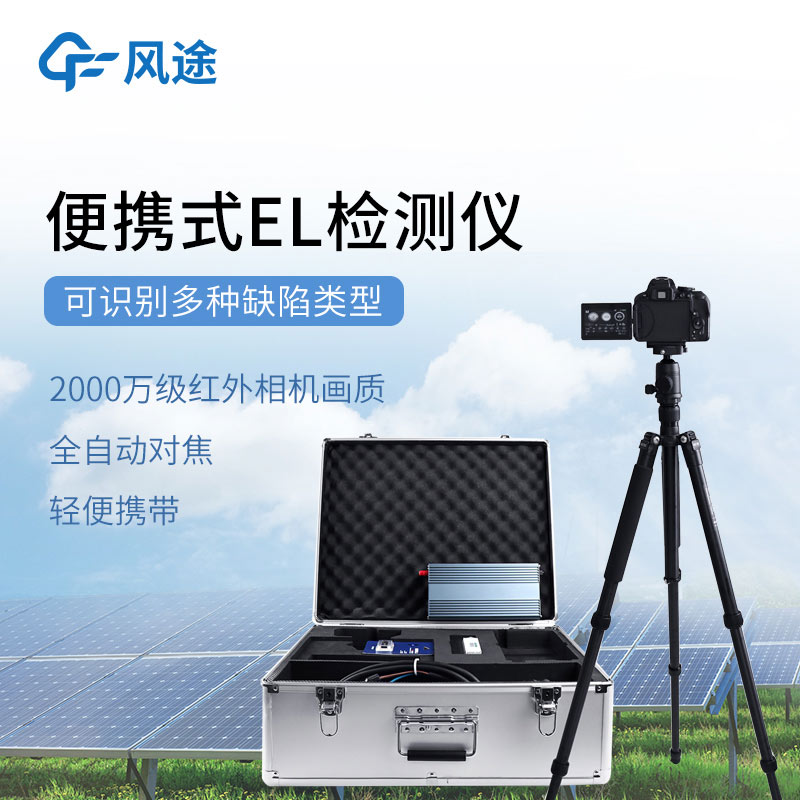

風途?光伏el檢測儀【型號：FT-EL1】部分參數如下所示。

可識別缺陷類型：隱裂、破片、碎片、斷柵、黑心、虛焊、工藝污染、低效率片、黑邊、燒結、過刻、穿孔

相機像素2000萬；分辨率4496X3000；芯片23.6x15.6mm、CMOS傳感器；檢測面積3000mm*2000mm；鏡頭18-55mm

支架一體式安裝，1.85米鋁合金支架；

重量5kg。

光伏發電系統在長期運行過程中，電池片可能因材料缺陷、制造工藝問題或外部應力導致內部損傷，如隱裂、碎片、PID效應等。這些缺陷在初始階段往往不可見，卻會降低電池的發電效率和后期的使用。為了保證光伏組件的質量和性能，在生產流程和電站運維中必須采用有效的檢測手段。電致發光檢測技術正是針對這一需求發展起來的重要方法。

光伏EL檢測儀是基于電致發光原理工作的專業診斷設備。原理是：對光伏組件施加正向偏壓，注入非平衡載流子，促使電池片發生電子空穴復合并以光子形式釋放能量，產生波長為1100-1200納米的近紅外光。由于發光強度與少子壽命和電流密度直接相關，存在缺陷的區域復合效率降低，在成像中會顯示為暗區或異常亮區，由此診斷出光伏組件可能存在的缺陷。

設備由四個系統構成：激發源單元負責提供可調節的直流偏置電源，讓組件在非并網狀態下工作；光學采集單元包含對近紅外光譜敏感的高靈敏度CCD或CMOS相機，配合特定光學鏡頭；圖像處理系統通過專業算法增強信噪比并分析特征；結構支架則根據應用場景設計為移動式或固定式安裝架構。

說起EL檢測儀的功能，首先是缺陷識別，能夠精確檢測硅材料內部的位錯、裂紋，印刷柵線處的斷柵、虛焊，以及電池片邊緣的漏電通道等微觀缺陷。其次是質量分級，通過分析EL圖像的均勻性與缺陷密度，對電池片和組件進行質量等級劃分。最后是運維支持，在電站建設期進行安裝前檢測，在運營期定期排查熱斑衰減等問題，為系統維護提供依據。

設備的檢測能力受多項參數影響。相機的量子效率決定了信號采集能力，空間分辨率直接影響缺陷識別精度，檢測速度需與生產線節拍匹配。環境適應性方面，需考慮環境光屏蔽措施和組件工作溫度控制，因?yàn)殡娭掳l(fā)光強度具有負溫度系數特性。
